USB 시리얼 변환 보드를 만들었습니다.? 저는 USB to Serial 케이블에 데인 적이 있어서 시리얼 포트가 있으면 그걸 사용하는 편인데, USB Arduino에 사용된 FT232RL칩의 -잘 된다는- 명성에 혹해 USB 시리얼에 발을 들여 놓게 되었습니다.

• download sch&brd (이글캐드)

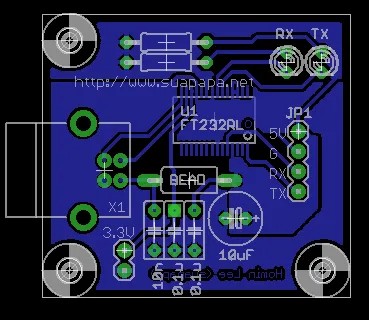

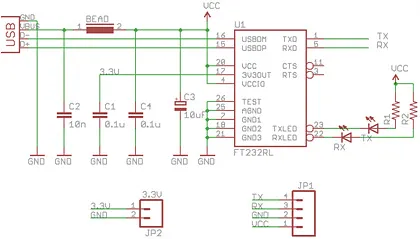

Sparkfun’s EagleCad tutorial에 소개된 회로도를 기반으로 작성했으며 아래의 기능들이 추가 되었습니다.

• RX/TX LED
• pinheader for 3.3V out
• use only one smd part (FT232RL)
• single side (and no jumping wire!)

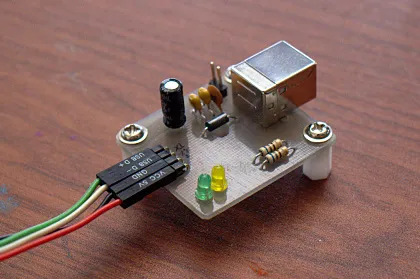

네! 물론 다림질 에칭 PCB용으로 만든 것 입니다. 완성품의 사진을 보시죠.

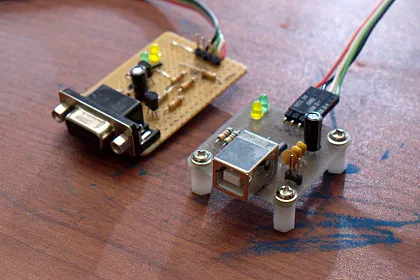

무턱대고 만들었던 시리얼 변환 보드(왼쪽)에 비해 크기도 작고 부품도 예쁘게 배치 되었습니다.

5V, GND, RX, TX 케이블은 구형 PC케이스에서 떼어넨 USB? 케이블을 사용했습니다. 딱이야!

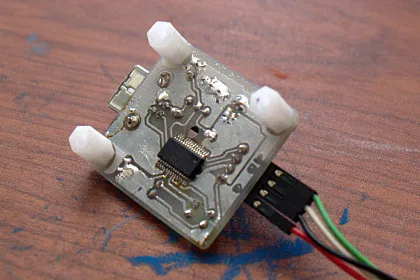

단면 기판이므로 FT232RL은 밑 부분에 있습니다.

윈도에서 사용하려면 FTDI 윈도용 드라이버를 설치 하시면 되고, 우분투에서는, 드라이버 따로 설치할 것 없이, 그냥 잡힙니다. 척! 하고 잡히는 모습을 보니 믿음이 무럭무럭 생기네요.

Arduino S/W에서 Tools->Serial Port 메뉴를 선택해 보면 추가된 포트가 보이고 시리얼 포트와 똑같이 동작합니다.

이게 꼭 필요했던건 아니지만… 꼭 필요해서 지르는건 아니잖아요. 호호호…
