DIY-헤드폰 앰프: 에칭으로 만든 Szekeres Amp. 1/2

By suapapa

에칭에 대한 정보를 찾다가 HAS : 헤드폰 앰프 스테이션(이하 하스)라는 헤드폰 앰프 사이트를 알게 되었습니다.

헤드폰 앰프?

포터블 음향기(mp3, cdp, etc…)에 내장된 헤드폰 앰프는 소형화가 필수 조건 이므로 상대적으로 성능(소리)은 개허접 하다고 합니다. 그래서, 대신 좋은 외장 헤드폰 앰프를 사용해 듣자는 것!!

생각해 보면 -외장 앰프는 휴대성은 떨어지니까- 집에서 인터넷 쓰겠다고 T-Login 모뎀을 사는 것 같은 멍청한 짓 입니다만…

천상의 소리가 들린다기에, 싸고(만원 미만)!!, 또 -아두이노 한다고- 이미 사 둔 부품들도 있고 해서 만들어 보았습니다.

Szekeres 앰프?

처음 MOSFET을 사용한 앰프에 대해 정리한 Greg J. Szekeres 씨의 이름을 따 붙여진 별명입니다.

A Class A MOSFET Headphone Driver; HeadWise (영문)

하스를 돌아다니다 보면 CMOY 앰프, TOMO 앰프 등의 이름들을 볼 수 있는데 각각 그 회로도에 적절한 저항값등을 정리한 사람의 이름을 딴 것들 입니다.

Szekeres 앰프를 선택한 이유는 다음 게시물에서의 극찬과 적절한 뽀대, 적절한 난이도 때문이었습니다.

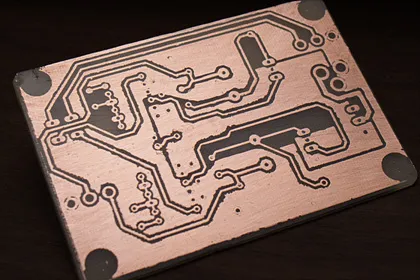

위 게시물에서 회로도가 반쪽 뿐이고, 만능기판에 만들어 졌던 것을, Eagle CAD를 사용해 두 채널 모두의 회로도를 그리고 에칭 떠서 프로토 타입을 만들어 보았습니다.

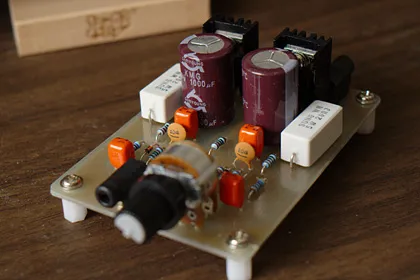

최 상단의 사진이 완성품 입니다.

담배각 보다 약간 큰 크기로, 9V 전압에 맞게 만들었고, Line In 단자를 뒤쪽에 배치하였습니다.

여기까지 만들어 놓고 나니 뿌듯하긴 한데, 부웅~ 하는 잡음이 들리네요.

악! 잡음!!! 다행이 하스의 QNA에 같은 문제가 여러 차례 올라와 있었습니다.

원인은 9V 아답터가 정전압이 아니기 때문이며, 7809 IC로 정전압 회로를 만들어 추가하고 12V 아답터를 사용해 깨끗하게 맑게 자신있게 수정되었습니다.

그밖에도 아쉬운 점들이 보이네요;

  • 꽤 뜨겁다. 방열판이 좀 더 커야겠다.
  • 스위치가 있으면 좋겠다.
  • 주인공인 MOSFET들이 잘 안 보인다.
  • 세라믹 콘덴서들은 좀 안 보였으면 좋겠다.

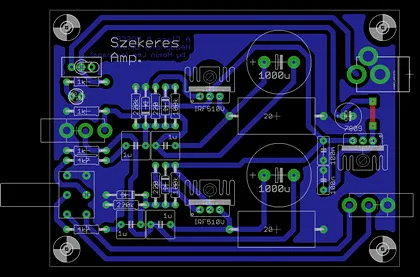

아쉬운 부분들을 수정 해 봤습니다. 회로도와 PCB 파일이 필요하신 분은 아래의 링크에서 받아가세요.

명성 답게(+기분 상) 따뜻하고 깔끔한 소리가 들리네요.

이걸로 빠삐놈을 들으면 엄기뉴, 전스틴, 디제이쿠, 이효리가 귓가에서 손에 손을 잡고 합창을 하는 듯 하며 눈을 감으면 좋은놈, 나쁜놈, 이상한 놈이 대 평야에서 호쾌하게 말을 달리는 모습이 펼쳐지고, 한가인이랑 책 사러 갔다가 병신이 된 것 같은 기분에, 당장이라도 현대카드로 올겨울 부모님 댁에 빠삐꼬 한 박스 사서 드려야 겠다는 생각이 절로 듭니다.

라는 건 뻥이고…

세 줄 요악:

  • 해드폰 앰프 망했다
  • 고쳤다
  • 좋다

이제 헤드폰만 하나 사면 되겠네요. 응?
