지난 포스팅으로 부터 이어 갑니다.

하스에 소개하기 위해, 성에 차지 않는 부분을 모두 수정 했습니다.

• 7809를 사용한 정전원 회로 추가
• 스위치 추가
• MOSFET 전면 배치
• 큰? 히트싱크 사용
• 세라믹 콘덴서 숨김
• 어쩔 수 없는 경우를 제외하고 같은 부품들은 같은 위치로

그리고, 전체 크기도 좀 줄었습니다. 최대한 우겨 넣었으므로 더 이상은 무리.

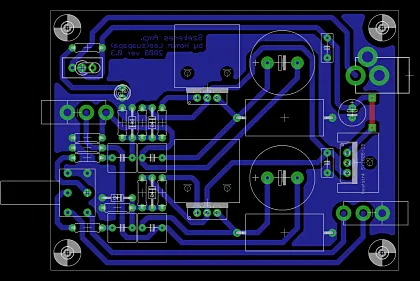

사진을 클릭하면 회로도와 아트웍 이글캐드파일이 있는 저장소로 이동합니다.

에칭용 이미지는 하스에 게시한 글에서 받아 가세요.

부품 리스트:

• 스위치(AT1D-2M3)x1
• 저항 4.7k(4K7F1/4W)x2
• 저항 100k(100KF1/4W)x2
• 저항 1k(1KF1/4W)x3
• 저항 220(220RF1/4W)x2
• 저항 220k(220KRF1/4W)x2
• 시멘트저항(20RJ5W)x2
• 볼륨저항(VR16MW20K)x1
• 필름컨덴서 1uF(1UF63VDC)x4
• 전해콘덴서 1000uF(1000UF63WV)x2
• 전해콘덴서 10uF(10UF50WV)x1
• 세라믹콘덴서 100nF(0.1UF50VDC)x2
• 모스펫(IRF510A)x2
• 방열판(SY240-25)x2
• 7809(MC7809CT)x1
• 방열판(SY200-25)x1
• 1N4148(1N4148)x4
• 폰잭(PJ-314S/T)x2
• 전원잭(DC-005)x1
• LED(BL-B2141)x1

부품명의 링크를 누르면 판매사이트로 연결됩니다. 대부분 ic114에서 주문했으며 일부 부품들은 eleparts에서 주문했습니다.

드릴:

• 3mm(전원잭, 서포터홀)
• 2mm(폰잭)
• 1.5mm(히트싱크)
• 1mm(나머지)

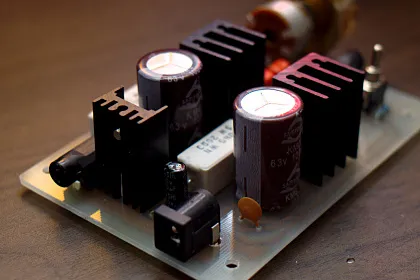

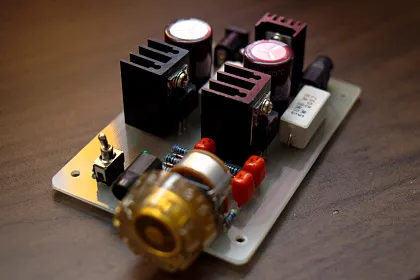

제작 이미지:

• EagleCad
• 헤드폰앰프
