처가에 LCD 모니터가 고장 났다길래, 새 녀석으로 사 드리고, 고장난 모니터를 들고 왔습니다.

• 모델 : CORNEA CT1704
• 상태 : 갑자기 화면이 나오지 않음. 파워 LED는 켜짐.

5년 동안 사용한 듣보잡 회사의 17″모니터로 제조사의 홈페이지는 이미 없어졌더군요. 마땅히 수리 맡길 곳도 모르겠고, 버리자니 아까워 일단 따 봤습니다.

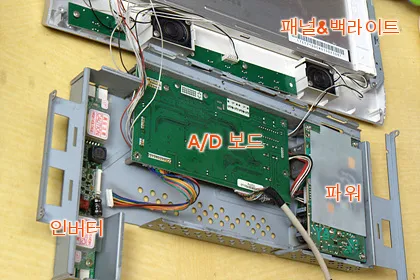

과학적으로 고장난 부분을 추적해 봤습니다.

• LED는 들어오니까 파워 PASS
• 패널이 나갔다면 비싸므로 PASS -_-;;
• 백라이트는 갈아끼우기 어려울 것 같으므로 PASS -_-;;
• A/D보드는 교체는 케이스의 가공이 필요하게 되므로 PASS -_-;;

그럼 범인은 인버터(백라이트를 밝힐 고 전압을 만듭니다) 군요!

검색 결과, **종류가 많군요. 제 인버터에 써 있던 모델명은 DS-1007WF인데 이것 만으로는 뭘 선택 해야 되는지 알 수 없습니다.

또 검색, 인버터에 써 있던 모델명 DS-1007WF로 검색을 해 보니 외국의 판매처에 써 있던 아래와 같은 문구를 찾을 수 있었습니다.

No Display ( No Picture) on screen but Power Indicate light stays on green.

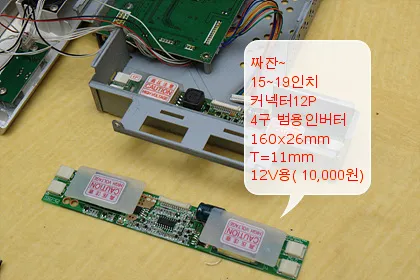

역시 과학수사! 증상이 똑같군요!! 하트 전자의 인버터 중, DS-1007WF의 데이타 시트에 나와 있는 크기, 커넥터와 같은 녀석을 주문했습니다.

모양은 좀 다르게 생겼지만 크기와 커넥터들의 위치, 나사구멍까지 같아서 그냥 교체후 연결.->다시 조립.

…

..

.

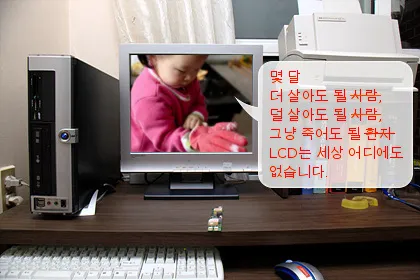

살아 났습니다.

T-T

고마워요. 제 첫 환자인데, 이렇게 살아 주시고.

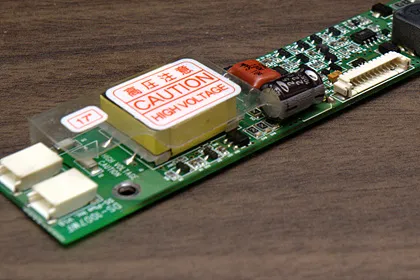

위 사진은 망가졌던 인버터 입니다. 캐패시터가 빵빵하게 부풀어 있네요. 캐패시터만 갈아 끼워도 되지 않았을까 싶네요.

그나저나, 해피앤딩.

세 줄 요약

• LCD 고장
• 하트 전자
• 수리비 만원

• 뚝딱뚝딱
