메리크리스마스~ 🙂

짜잔~

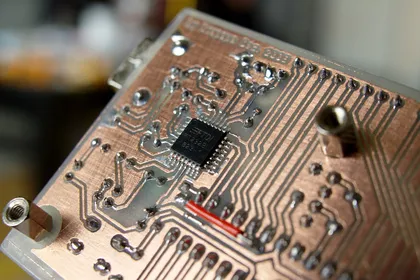

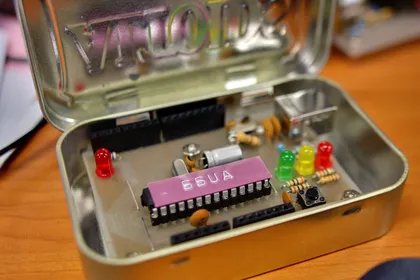

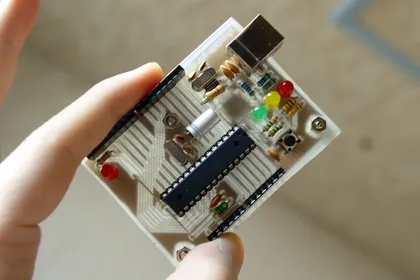

단면기판으로 만든 USB!! 아두이노 입니다.

Serial2USB 칩으로는 (FT232RL대신) FT232BL을 사용했습니다. BL이 외부 부품이 더 많이 필요하지만

패키징의 다리두께와 간격이 넓어 가내 에칭과 SMD 땜질의 성공률이 확 올라가죠!

우분투 리눅스에서는  이 칩도 드라이버 추가 설치 없이 착! 하고 인식되네요.

단면기판으로 작게 만들다보니까 외장 전원을 위한 부품들은 제외되었습니다. 해서, 일단은 Beta 상태로, 짬 되는 대로  정리하여 보도록 하겠습니다. 🙂

현 상태의 EagleCad 파일은 아래 링크에서 다운 받으실 수 있습니다.

• https://homin.dev/svn/HW/Suarduino/

• EagleCad
