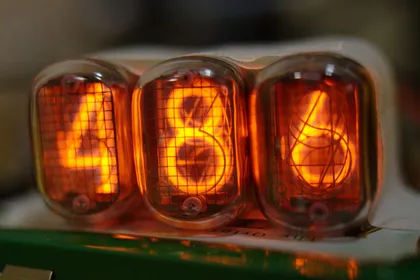

그럼 닉시관을 켜 보겠습니다. 닉시관은 보통 170~180V 의 DC전원을 필요로 합니다. (17~18V 아니구요)

아두이노의 경우 5V 세상(TTL)에서 놀다 보니까 이렇게 높은 전압이 무시무시해 보이네요. 하지만 전류는 몇mA만 사용하기 때문에 실제로 필요한 에너지(W)는 그다지 높지 않게 됩니다. 앞선 포스팅에서 보신 닉시관 IN-12의 경우 데이터시트(pdf)를 보면, 관이 켜졌을 때 3mA를 흐릅니다. 해서 약 0.5W의 에너지를 사용하게 됩니다. 흔한 12V 500mA 아답터가 끌어낼 수 있는 에너지가 6W인걸 고려하면 -전압 변환 중에 어느정도 손실이 있다고 하더라도- 커버가 가능해 보이네요.

DC전압을 바꾸는 역활을 “스위칭 레귤레이터"가 담당하게 됩니다.

여기서 가져와 본 아래 그림은 스위치가 켜질때의 바운싱을 보여주는데, 보시면 on 전압보다 높게 올라오는 경우가 생기는 것을 볼 수 있습니다.

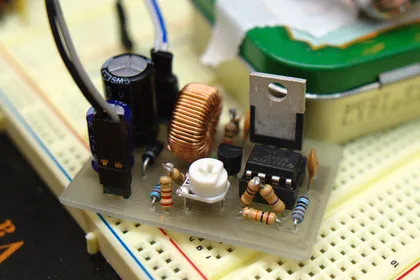

이렇게 껏다 켰다를 빠르게 반복할때 생성되는 높은 전압을 모으는 것으로 낮은 전압(12V)에서 높은 전압(170V)를 만들어 낼 수 있습니다. 해서 이런 Step-up 레귤레이터를 구현하려면 껏다 켰다를 반복하는 IC가 필요하죠. 껏다 켰다에서 생각나는 555IC로 이런 일이 가능할까 해서 찾아보니, 딱 맞는 구현을 찾을 수 있었습니다. 허허 럭키!

• Build a nixie power supply (pdf)

power_unit.brd power_unit.sch 파일을 다운 받으세요.

• 555
• EagleCad
