WIZ610w은 wiznet에서 만든 시리얼2Wifi 모듈 입니다. 아두이노와 함께 사용할 수 있도록, 브레이크아웃 보드를 만들어 보았습니다.

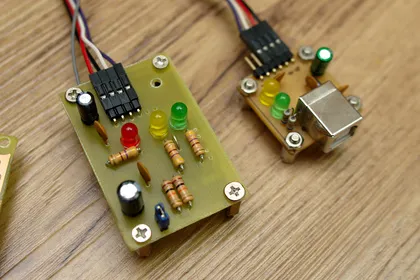

사진의 왼쪽이 WIZ610w 브레이크아웃 보드이고, 오른쪽은 바로 PC와 연결해 테스트 하기 위한 USB2시리얼 모듈 입니다.

회로도와 아트워크는 여기서 다운 받으세요 -> WIZ610w breakout in eaglecad

이 포스트는 블로그 이전 중 날아간 내용을 기억에 의해 복원한 것입니다. 내용이 부실한 점 이해해 주세요. 🙂

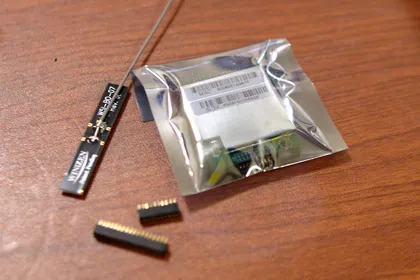

WIZ610w 모듈의 구성품 입니다. 모듈과 안테나 그리고, 확장 보드에서 사용하기 위한 소켓이 두 개 들어 있습니다.

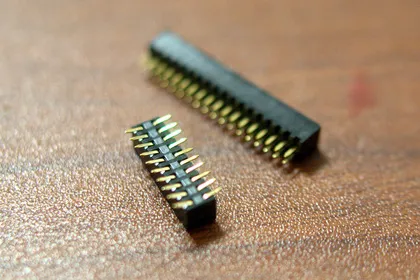

소켓들은 2열로 다리 간격이 2mm (브래드 보드는 2.54mm) 입니다. 게다가 핀 수도 많아요. DIY PCB를 위해 2mm 간격으로 저 많은 다리 구멍을 어떻게 뚫어야 하나 싶었는데, 잘 살펴보니 다리들을 양 옆으로 눞힐 수 있게 되어 있었습니다.

아두이노에서 사용하기 위해서 아두이노에서 제공하는 5V를 WIZ610w의 전압인 3V3으로 변환하기 위한 LDO를 하나 추가했고,
시리얼 Level-shift를 위핸 저항, 뮤듈의 상태를 알려주기 위한 LED들을 추가해 최소한으로 구성했습니다.

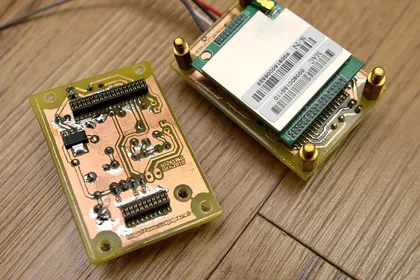

모듈의 모드를 선택하기 위한 딥 스위치등으로 구성했습니다. 소켓을 패턴 면에 납땜 했기 때문에,
오른쪽의 모듈 장착 사진에서 보이듯이, 모듈이 아래 방향을 향하게 장착 됩니다.

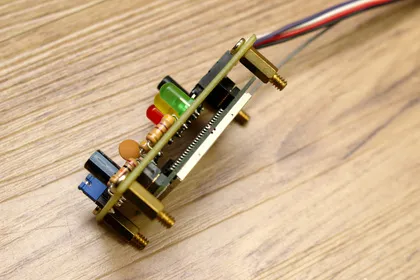

옆에서 보면 이렇습니다. 작동중에 WIZ610w 모듈에서 열이 나는 편이므로 장착시 서포터 등으로 열이 빠져나갈
공간을 확보해 주셔야 할 것입니다.
