HUMA REV5 오류 수정 건!
By suapapa
아… 어찌 이런 일이! HUMA 보드에서 오류가 발견 되었습니다!

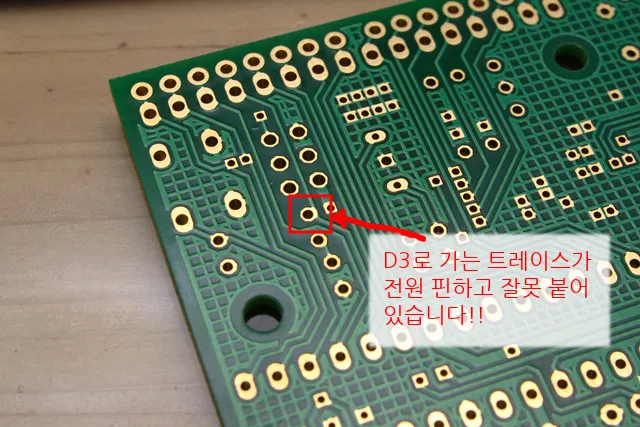

위 사진처럼 ICSP 소켓 밑의 리셋 pull-up 저항 용 pad와 D3번 신호선이 잘못 붙어 있습니다.
분명히 cad 파일에는 오류가 없었는데, 거버를 만들 때 사용한게 최종 cad 파일이 아니었나 보네요.
제 실수에요. T-T

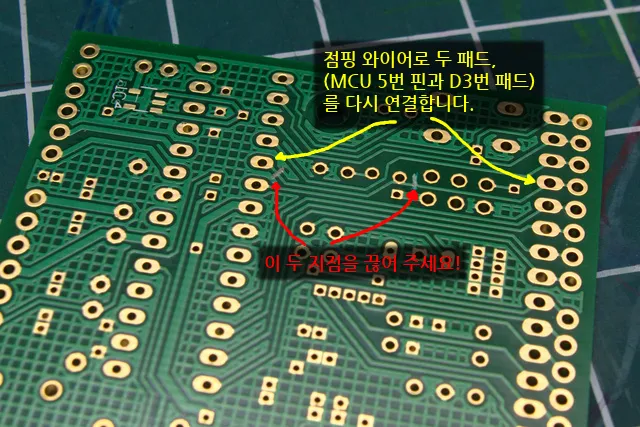

다행히 실수가 밑면이라 수정할 수 있습니다. 아래 사진 처럼, 잘못 전원이 연결된 트레이스를 커터칼 같은 걸로 끊어 주고,
원래 그래야 되는 것 처럼, MCU의 5번 핀과 D3 패드를 점핑 와이어로 연결해 주세요.

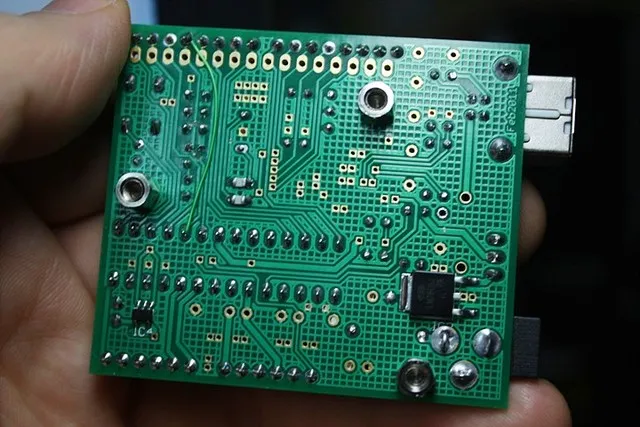

다음은 록키님 께서 보내 주신 수정 사진 입니다.
이미 구입하신 분들에게는 보상을 해 드리고, HUMA 보드 가격을 낮춰야 겠네요.
손익분기의 꿈은 이렇게 또 날아가는 구나… T-T
개당 6000원이었던 가격을 4000원으로 낮췄고,
이미 구입하신 분들에게는 모두 메일로 보상안을 드렸습니다. 혹시 못 받으신 분 있으시면 댓글로 알려주세요.
주문 링크는 전과 동일합니다.
