CLCD 2/3 – backlight dimming by PWM

By suapapa

앞서 CLCD의 백라이트의 A/K 단을 5V/GND에 연결해 보니, 레귤레이터(7805)가 급격히 뜨거워지는 문제가 있었습니다.

나 열 나는거 같애

문제는 백라이트를 필요 이상으로 밝게 만들어서 전류를 많이 잡아먹기 때문입니다.

아두이노의 PWM핀을 사용하여 백라이트의 밝기를 조절해 보겠습니다.

PWM을 사용하면 전압/전류의 조정 없이 끄고 켜는 주기를 조절함으로 밝기를 조절할 수 있습니다. 깜박깜박이지만 눈으로 보기에는 그냥 밝기가 어두워진것 처럼 보이는 거죠.

?물~론 속아주는 센스도 있어야죠

아두이노의 두뇌인 Atmega 8/168에도 PWM 컨트롤러를 내장하고 있어 쉽게 사용할 수 있습니다. 아두이노 보드에 PWM이라고 쓰여진 핀들이 PWM을 사용할수 있는 핀 입니다.

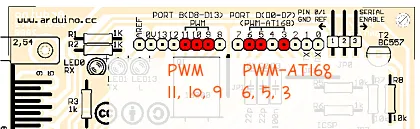

Arduino S3V3에도 아래의 그림과 같이 표시되어 있습니다.

PWM에 대해서는 아래의 링크한 기사 중디지털 제어부분에 그림과 함께 쉽게 설명되어 있습니다.

그럼, 행운을 빌어요~

네. 그만 지랄하고 계속 이어 갑니다. -,.-;;

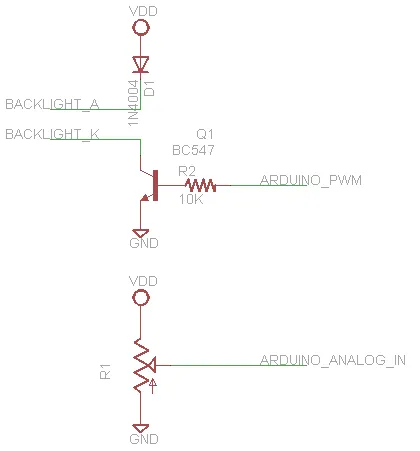

스위칭 회로에 사용한 부품들은 모두 Arduino S3V3 조립 후 남은 것 입니다 🙂

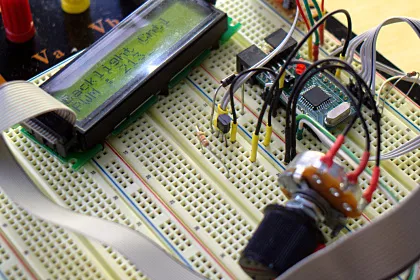

팡판에 테스트

CLCD Library에 추가한 예제 BackLight에 위 회로를 테스트 하는 코드가 있습니다.

uint8_t pinAnalogIn = 3;
uint8_t pinPWM = 10;
...
void loop(void){
? val = analogRead(pinAnalogIn);
? analogWrite(pinPWM, val/4);
}

analogRead의 범위는 1024, analogWrite의 범위는 256 이기에 /4 를 해 주었습니다.

아나로그핀(3)으로 받은 값을 PWM핀(10)에 analogWrite 함수를 이용해 넣어 주는 것 만으로 간단히 PWM제어를 할 수 있습니다. 와우!
