Szekeres Amp rev4 : 전원부 발열 수정

By suapapa

요즘은 생업이 넘흐 바뻐서 블로그 포스팅이 꽤 뜸해졌네요.

일전에 만들었던 Szekeres Amp. 를 모두 분양해 드려서 저 쓰려고 새로 만들어 봤습니다.

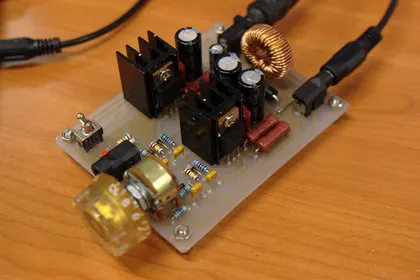

기존 전원부 자리에 커다랑 코일이 자리잡은게 보이시나요?

Szekeres 는 기본적으로 열이 펄펄 나는 앰프인데, 두 파워모스펫 외에도 -기존 9V 레귤레이터- 7809에서도 ‘이래되 되나?’  싶은 정도의 열이 납니다.

해서 -홈서버 전원부 용으로 사 둔- LM2576-12 라는 스위칭 레귤레이터로 전원부를 바꿔 봤습니다.

신정섭님의 ref 와 같은 12V 단전원 사용하게 되었습니다.

스위칭 레귤레이터에 대해서는 따로 포스팅을 준비하고 있습니다. 언젠가는…

이 IC는 3A급 인지라, Szekere의 필요치인 -78xx 에게는 부담스러운- 1A 미만의 전류 공급은 방열판 없이도 30도 미만의 미열만으로 제공해 주네요. so cool~.



스위칭 레귤레이터의 ‘스위칭’이라는 이름에서 알 수 있듯이 껏다켰다를 반복하여 전압을 업/다운 하기 때문에,

귀에 들리는 주파수가 남아있지 않을까 라는 우려가 있었는데, 오랜 시간 사용된(검증된?) IC답게 정전압 아답터를 사용하지 않았어도(19V 묻지마 아답터) 전원부 노이즈는 없었습니다! 🙂

남는 39ohm 저항이 있어, 병렬로 연결하여,20ohm 시멘트 저항 대신 사용하였구요. HAS신정섭님의 ref에서 사용한 170ohm(안팔더군요)대신 180ohm으로 만들어 봤습니다.

전원을 올린 것, 조금씩 다른 부품들을 사용한 것이 대한 음질의 차이는… 제 귀로는 못 느끼겠네요. 역시 명불허전 Szekeres인지라 그냥 좋아요. 🙂

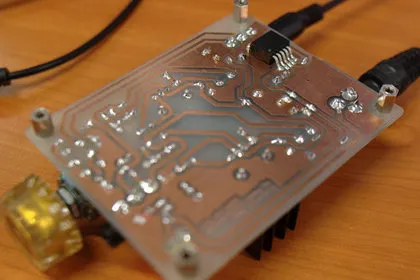

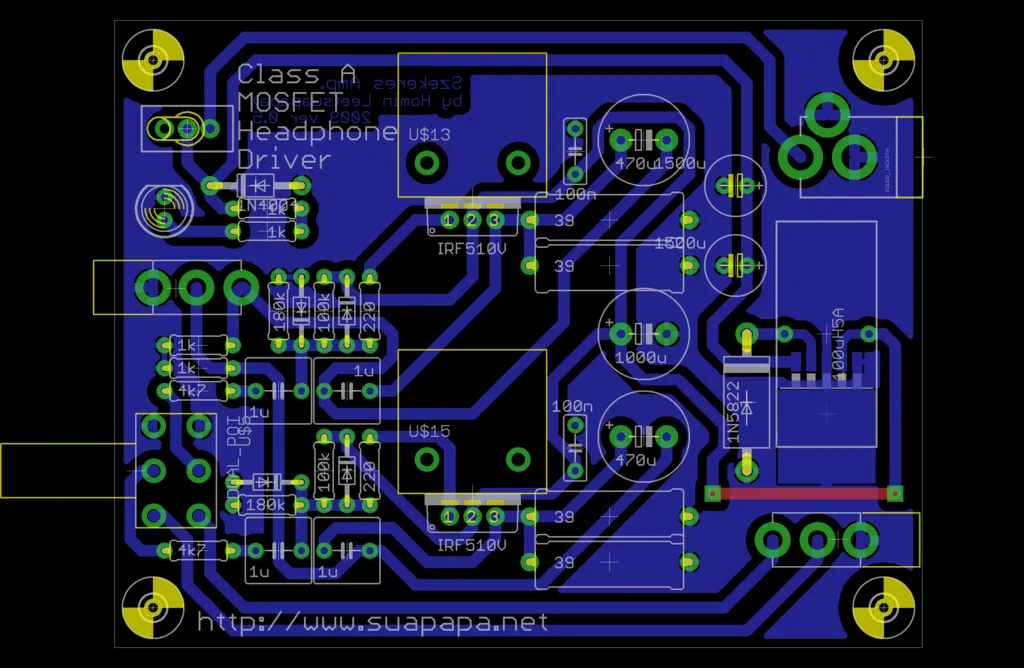

이전 SVN저장소에서 버전 업 된 brd, sch 를 확인하실 수 있습니다.
